Гачки на експопанель

Зміст

  1. Зовнішній вигляд експопанелі
  2. Чим відрізняються експопанелі заводського і кустарного виробництва
  3. Як кріпляться гачки на експопанелі

1. Експопанель є ламіноване ДСП з профрезерованимі в ньому пазами, в які вставлено алюмінієвий профіль. Виготовляється в заводських умовах. Форма пазів однакова, а їх розташування може бути саме різне, наприклад як на малюнку 1.

Мал. 1

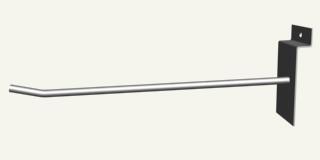

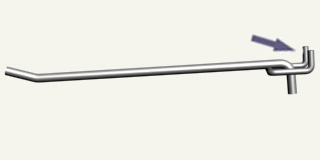

Є два типи гачків на експопанель: на пластині (мал. 2) і на дротяної скобі (мал. 3).
Другий тип схожий на гачки для перфорації, але насправді сильно відрізняється від них, а саме: ріжки скоби, які входять в паз експопанелі вкорочені, а сама скоба винесена назад.

Мал. 2

Мал. 3

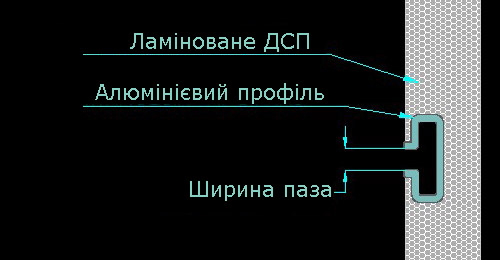

2. Експопанелі бувають заводського виготовлення і саморобні. У заводських умовах в ламіноване ДСП вставляють алюмінієвий профіль з пазом шириною 6-7 мм, див. малюнок 4. Якщо експопанелі роблять кустарним способом, то алюмінієвого профілю усередині немає і сам паз набагато ширше - більше 10 мм.

Мал. 4

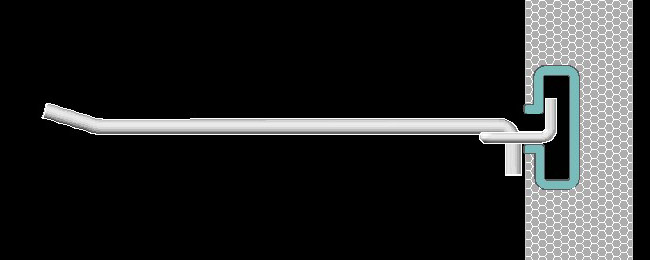

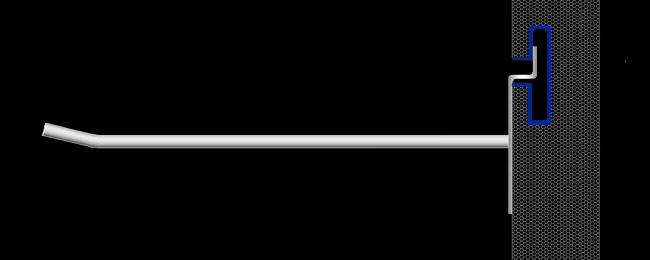

3. Принцип кріплення гачка на експопанель: на пластині - малюнок 5, на дротяної скобі - малюнок 6.

Мал. 5

Мал. 6
